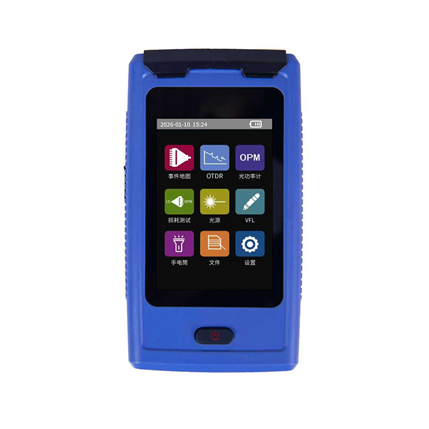

Mini OTDR JW3305S Inteligente Multitarea con OPM, VFL y Mapa de Eventos

Longitudes de onda centrales: 1310/1550 nm, 1610 nm, 1625 nm, 1550 nm.

Rango dinámico: 22/20 dB, 20 dB.

Rango de distancia: 0.5 a 80 Km.

Anchos de pulso soportados: 5ns, 10ns, 20ns, 50ns, 100ns, 300ns, 1.0µs, 2.5µs, 10µs, 20μs.

Zona muerta de evento: 3 m.

Zona muerta de atenuación: 12 m.

Tipo de fibra óptica: SMF (Fibra Monomodo).

Precisión de medición de pérdida: ±0.05dB/dB.

Interfaz óptica estándar: Compatibilidad con conectores FC, SC, ST y LC.

Pantalla: Táctil capacitiva de 3.5 pulgadas.

Capacidad de memoria: 400 registros.

Alimentación: Batería de polímero de litio dedicada con voltaje de carga de 5V/2A.

Autonomía de trabajo continuo: >6 horas.

Dimensiones físicas: 143 mm × 80 mm × 32 mm.

Peso: 0.3 Kg.

Medidor de Potencia Óptica (OPM): Cuenta con un rango de detección de -50 a +26 dBm y soporta las longitudes de onda de calibración de 850, 980, 1300, 1310, 1490, 1550 y 1625 nm.

Localizador Visual de Fallas (VFL): Emite láser rojo a 650nm±20 con potencia de salida >10mW y cuenta con modos operativos continuo (CW) y pulsado de 1Hz.

Fuente de Luz (LS): Emite láser con las mismas longitudes de onda que el OTDR y soporta modos de operación CW, 270Hz, 1KHz y 2KHz.

Mapa de Eventos (Ojo Óptico): Dispone de una función de prueba con un clic para analizar rápida y precisamente la situación interna del cable, reproduciendo visualmente los eventos (distancia, atenuación y reflexión) en la fibra.

Gestión Inteligente de Archivos: Permite el guardado de archivos .sor y capturas de pantalla en formato .jpg. Soporta la comparación visual de dos trazas de prueba en simultáneo.

Transferencia de Datos: Equipado con opciones de transferencia mediante unidad de almacenamiento USB o conexión directa por cable de datos a un ordenador.

Análisis Pasa/Falla: Permite configurar parámetros de umbral personalizados para evaluar empalmes, pérdida en conectores, reflectancia, atenuación, pérdida total y pérdida de retorno.

Seguridad de Operación: Integra doble protección de hardware y software para operar con seguridad durante las pruebas ópticas.

Unidad Principal Mini OTDR Serie JW3305S.

Batería de polímero de litio interna.
